Ножевой шиберный затвор

Шиберный (ножевой) затвор устанавливается в нижнем отверстии силоса и служит для выгрузки сыпучего материала. Шиберный затвор (затвор цемент) выполняется в виде сварной или литой рамной конструкции, по наружному краю которой имеются отверстия для крепления ножевого затвора к силосу. На боковых сторонах корпуса шиберного затвора имеются направляющие, на которых устанавливаются специальные опорные ролики. Между роликами располагается нож или шибер – прямоугольная пластина из нержавеющей стали, которая, перемещаясь вдоль корпуса, открывает или закрывает окно для высыпания материала из силоса.

Ножевой затвор

Шиберный (ножевой) затвор работает под большой нагрузкой, создаваемой материалом, к тому же мелкие частицы материала могут забиваться в механизм и мешать его работе, но конструкция затвора учитывает все эти негативные факторы и обеспечивает его четкую безотказную работу. Для предотвращения заклинивания ножа при открытии под воздействием высокого давления, оказываемого материалом, предусмотрена дополнительная пара верхних роликов, которая воспринимает всю нагрузку и позволяет ножу скользить плавно и беспрепятственно. Для защиты механизма шиберного затвора от попадания частиц материала устанавливаются конический дефлектор, предусмотрена также защита от просыпов материала с помощью использования плотно прилегающих к пластине сменных сальниковых уплотнений.

Ножевой затвор с ручным приводом

Шиберный (ножевой) затвор по сравнению с дисковым имеет большую площадь проходного окна, что позволяет быстрее осуществлять выгрузку материала. Минимальный размер стороны прямоугольного окна шиберного затвора – 350 мм.

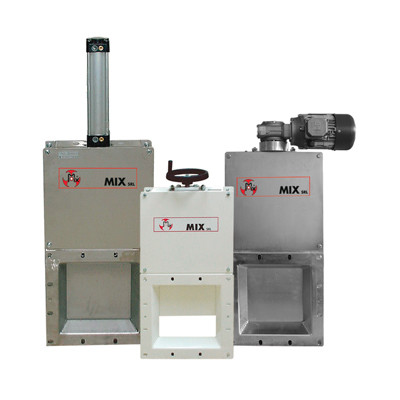

Ножевой затвор может иметь ручной, электромеханический или пневматический привод, что дает возможность строго дозированного высыпания материала и использования шиберного затвора в составе технологический линий. В этом случае затвор оснащают датчиками, сигналы от которых поступают на пульт системы управления. При работе с горючими мелкодисперсными материалами рекомендуется использовать взрывобезопасный вариант электропривода.



Ножевой затвор с пневмоцелиндромШиберные (ножевые) затворы изготавливаются из нержавеющей или высокоуглеродистой стали с покрытием порошковой эмалью, что обеспечивает их высокую антикоррозионную стойкость. Для увеличения механической прочности на корпусе предусмотрены ребра жесткости. Нож (шибер) имеет специальную конструкцию, предотвращающую попадание частиц материала, мешающих полному закрытию затвора. Нож изготавливается из нержавеющей стали и полируется с обеих сторон для лучшего скольжения. Материал уплотнений выбирают в зависимости от температуры продукта в рабочей зоне шиберного затвора.
